Артикул: 226
Нет в наличии
350 руб.

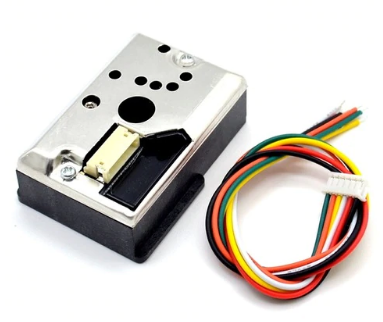

Датчик пыли GP2Y1010AU0F—SHARP для Arduino
Общие сведения
Датчик пыли GP2Y1010AU0F — предназначен для обнаружения мельчайших частиц пыли в воздухе.
Датчик используется при построении систем очистки воздуха, мониторинга загрязнения воздуха или комплексно с другими системами.
Приблизительные критерии загрязнённости воздуха микрочастицами пыли:
| Концентрация микрочастиц пыли в воздухе | Качество воздуха |
| 0-50 | Высокое качество воздуха |
| 51-100 | Приемлемое качество воздуха |
| 101-150 | Негативное влияние на людей с обострённой восприимчивостью к пыли |
| 151-200 | Негативное влияние на все группы людей |
| 201-300 | Крайняя степень загрязнённости воздуха пулью |
Характеристики
- чувствительность: 0.5В/(100мкг/м3);
- измеряемый диапазон: 500мкг/m3;
- питание: 2.5-5.5В;
- рабочий ток: 20 мА;
- рабочая температура: -10~65?;
- температура хранения: -20~80?;
- габариты: 63.2x41.3x21.1 mm;
Подключение
| Вывод датчика GP2Y101AU0F | Цвет провода | Вывод Arduino |
| V-LED | Белый | 5V ( через резистор 150 Ом ) |
| LED-GND | Желтый | GND |
| LED | Оранжевый | D2 (любой цифровой вывод) |
| S-GND | Синий | GND |
| V0 | Черный | A0 (любой аналоговый вывод) |
| VCC | Красный | 5V |
datasheet-gp2y1010au0f-sharp-iarduinogp2y1010au0f.pdf
172 кб, 04 апреля в 12:10
