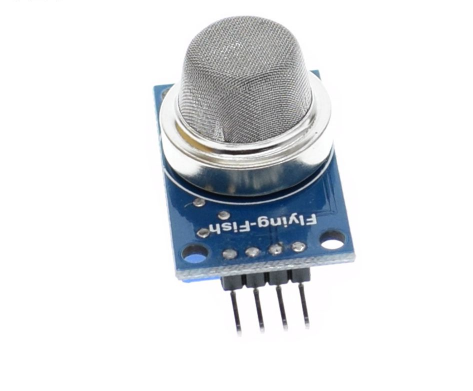

Датчик сжиженного углеводородного газа (MQ-6)

Общие сведения:

Модуль построен на базе полупроводникового газоанализатора MQ-6. Этот датчик отличается повышенной чувствительностью и быстрой реакцией на увеличение концентрации детектируемых газов. Нагревательный элемент датчика нагревает газочувствительную полупроводниковую плёнку, которая в нагретом состоянии, вступает в химические реакции с детектируемыми газами и способна менять своё электрическое сопротивление пропорционально концентрации этих газов в окружающем воздухе.

Подключение:

Аналоговый выход модуля «S» (Signal) - подключается к любому аналоговому входу Arduino и предназначен для снятия показаний модуля.

Цифровой вход модуля «EN» (Enable) - подключается к любому выходу Arduino и предназначен для управления режимами работы модуля («1» - активный режим, «0» - режим энергосбережения).

Если вход «EN» оставить неподключённым, то модуль будет находиться в активном режиме пока есть питание.

Схема установки модуля при его подключении через Trema Set Shield.

Питание:

Входное напряжение питания 5 В постоянного тока, подаётся на выводы «V» (Vcc) и «G» (GND) модуля.

Спецификация:

Входное напряжение питания: 5 В (постоянного тока)

Потребляемый ток: 130 ... 140 мА (в активном режиме)

Потребляемый ток: 0,5 ... 0,8 мА (в режиме энергосбережения)

Сигнал на выходе: от 1,2 В ±0.5 до Vcc-4% (зависит от концентрации измеряемых газов)

Рабочая температура: 0 ... +50 °C

Габариты: 30x30 мм

Комплектация:

1x датчик газа.
