Если вы создаете устройство, которому нужно знать точное время, вам пригодится модуль часов реального времени RTC (Real Time Clock). Данные модули отсчитывают точное время и могут сохранять его даже при отключении основного питания при использовании резервного питания (батарейка CR2032 или литий-ионный аккумулятор LIR2032-3,6 В), которого хватит на несколько лет.
Еще совсем недавно основным модулем RTC в среде Ардуинщиков являлся модуль на микросхеме DS1307. В этом модуле использовался внешний кварцевый генератор частотой 32кГц, при изменении температуры менялась частота кварца, что приводило к погрешности в подсчете времени.

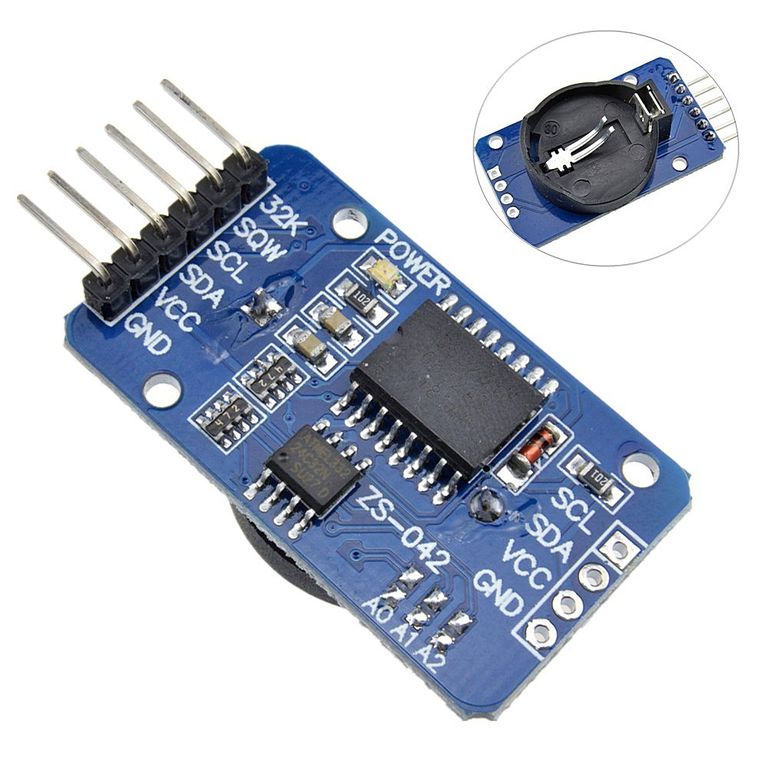

Новые модули RTC (рис. 1) построены на микросхеме DS3231, внутрь которой установлен кварцевый генератор и датчик температуры, который компенсирует изменения температуры, поэтому время отсчитывается более точно. Погрешность составляет ±2 минуты за год.
Рисунок 1.
Технические характеристики
- календарь до 2100 года
- погрешность : +/- 4ppm
- два будильника
- выход стабильной частоты : 1-32768 Гц
- напряжение питания : 2,7 - 5,3 В
- напряжение батарейки : 2,3 - 5,3 В
- ток потребления : 250 мкA
- ток потребления от батарейки : 3 мкA
- порог переключения на батарейку : 2,6 В
- интерфейс : I2C
- размеры : 40х22 мм
Назначение контактов
Модуль имеет 6 выводов:
- GND – общий
- VCC – питание 2,7 - 5,3 В
- SDA – вход/выход данных интерфейса I2C
- SCL – синхронизация интерфейса I2C
- SQW – прерывание от будильников или выход импульсов 1-8192 Гц
- 32K – выход импульсов 32768 Гц
Подключение к плате Arduino
Модуль DS3231 подключается к плате Arduino по интерфейсу I2C, используются выводы SDA и SCL. Схема подключения показана на рис. 2.
Рисунок 2.
